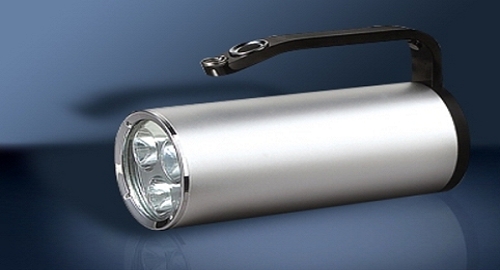

本移动照明电池集成了单片机软件控制电量显示、硬件保护电路、软件二级保护、温度采集、电压采集等各种功能。
1）锂电池组型号设计要求：18650-2S/6.8Ah/7.4V/50.32Wh。
2）输入、输出特性：输入、输出采用同一端口。
1、输入特性：设计有配套的充电器给锂电池组充电。
2、输出特性：电池输出6.0-8.4 V的电压给移动照明灯供电，以满足正常使用。
3）电量显示：接通移动照明灯，电量显示开关按键，可实时显示电池的当前的电量。
4）保护板基本特性
1、单节过充保护电压：4.3±0.05V
2、单节过充恢复电压：4.10±0.05V
3、单节过放保护电压：2.8±0.10V
4、单节过放恢复电压：3.00±0.10V
5、组合电池过流保护值：6.00～15.00 A
6、电量显示设计方案
|
LED显示 / Display of LED |
|
容量比例/Capacity display |
LED4 |
LED3 |
LED2 |
LED1 |
电流 /current |
|
充电/Charging |
0%~20% |
/ |
/ |
/ |
闪烁 |
≥100mA |
|
|
21%~40% |
/ |
/ |
闪烁 |
/ |
|||
|
41%~80% |
/ |
闪烁 |
/ |
/ |
|||
|
80%~100% |
闪烁 |
/ |
/ |
/ |
|||
|
100% |
长亮 |
/ |
/ |
/ |
|||
|
放电/Discharge |
100%~81% |
长亮 |
/ |
/ |
/ |
≥50mA |
|
|
80%~41% |
/ |
长亮 |
/ |
/ |
|||
|
40%~21% |
/ |
/ |
长亮 |
/ |
|||
|
≥20% |
/ |
/ |
/ |
长亮 |
|||
|
≤6.2V |
/ |
/ |
/ |
闪烁 |
7、成品电池还具备短路保护。
5）电池循环寿命设计要求：300~500次（国标充放电标准）
6）电池外型尺寸设计要求：参考实际电池外壳尺寸
二、产品的设计方案：
1）电量显示模块：通过单片机软件的方式控制LED的亮灯方式反应电池的当前电量，方便直观。
2）软件和硬件相结合的保护模块：主要是对可充电锂电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供过充、过放、短路、过流、过温等保护功能，以避免引起燃烧、爆炸等危险。此电池采用硬件的保护电路加单片机软件二次保护的方式设计，安全更有保障。
3）保护IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线实时监测，使电芯在安全稳定高效的范围内工作。

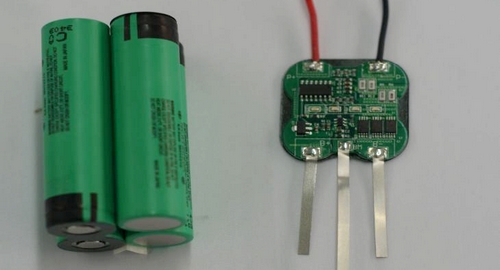

4）电芯的选用：此项目选用进口的日本PANASONIC 18650锂离子电芯/18650/3400mAh/3.7V Li-ion cell。
5）场效应管（MOSFET）：MOSFET管，在保护电路中起开关作用。
6）连接器：采用DC插头的方式与主机对插。

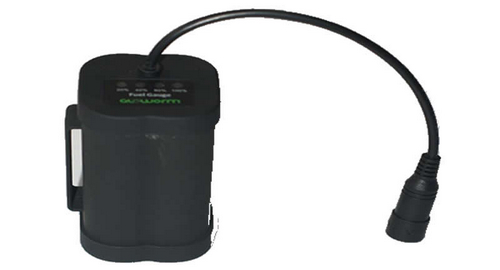

7）电池外壳：外观整体采用喷橡胶漆的高档外观，构成整体电池的模形。

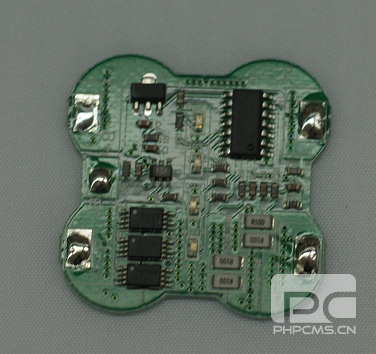

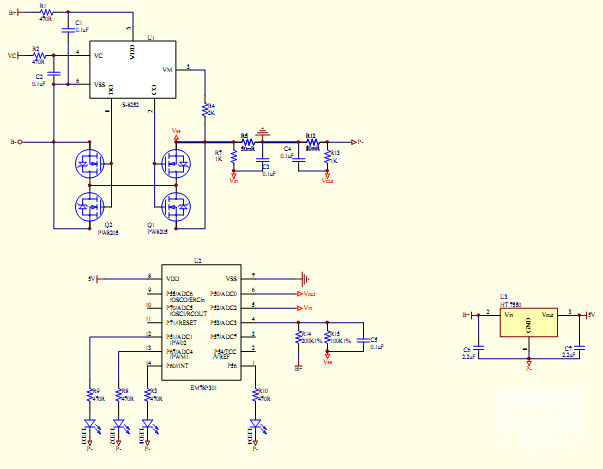

三、PCM的原理图框和实物图片：

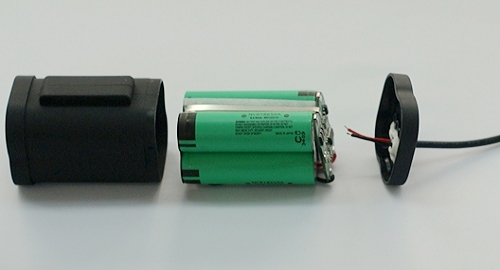

三、产品的结构组成产品实现
